Вводный гид по яхте J/70: устройство яхты, паруса и основные курсы относительно ветра

Введение

Яхта J/70 – одна из самых популярных спортивных килевых яхт в мире. По данным J/Boats, построено более 1800 лодок, которые используются более чем в 30 странах. Благодаря сочетанию компактных размеров, высоких ходовых качеств и возможности быстро подготовить яхту к спуску на воду J/70 используется как для обучения и тренировок, так и для активного участия в регатах, включая международные соревнования.

Если вы только начинаете знакомство с парусным спортом, важно разобраться в базовом устройстве яхты, основных элементах такелажа, парусном вооружении и курсах относительно ветра. Эти знания помогут быстрее освоиться на борту, понимать команды экипажа и лучше представлять, как отдельные элементы яхты работают вместе.

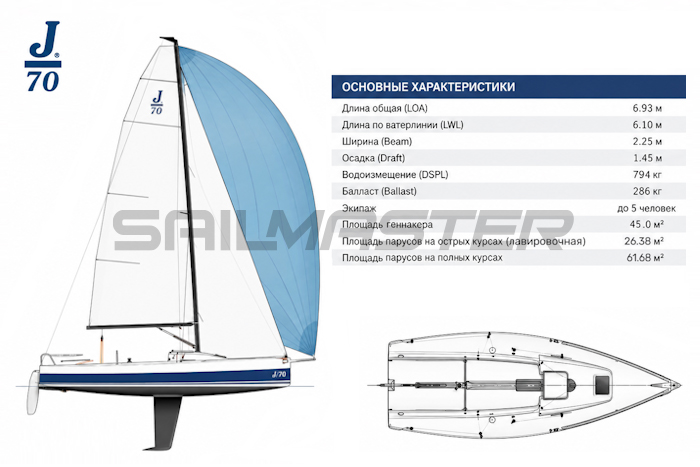

Основные части яхты J/70

Как и любая парусная яхта, J/70 имеет несколько базовых элементов корпуса:

• Нос – передняя часть яхты.
• Корма – задняя часть яхты.
• Борт – боковая часть корпуса. Различают левый и правый борта.
• Транец – кормовая часть корпуса, на которой установлен руль (рулевое перо).
• Кокпит – открытое пространство, где располагается экипаж и находятся основные органы управления яхтой.

Именно из кокпита экипаж управляет яхтой, работает со шкотами и выполняет основные манёвры. Однако за устойчивость и эффективность движения отвечает не только корпус. Важную роль играют подводная часть яхты, рангоут и парусное вооружение.
Но прежде чем разбирать элементы, которые непосредственно участвуют в движении J/70 под парусами, стоит кратко остановиться на ещё одном важном аспекте эксплуатации яхты – её стоянке у причала. Понимание принципов швартовки также относится к базовым навыкам яхтсмена.

Швартовка яхты

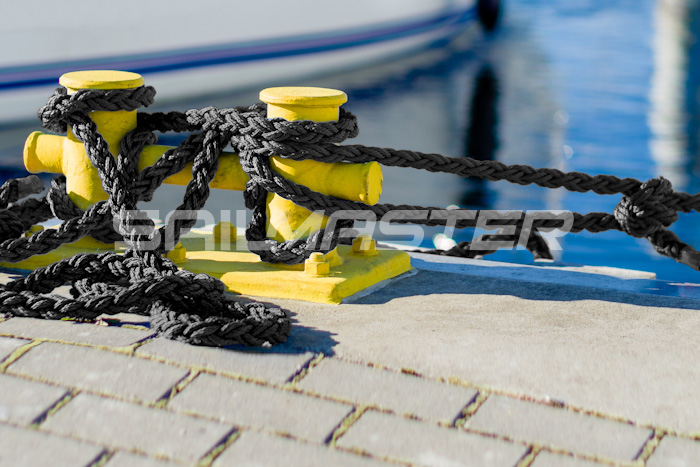

Перед выходом на воду яхта находится у причала и удерживается с помощью швартовов – прочных канатов или шнуров, предназначенных для крепления яхты к береговым сооружениям.

На яхте швартовы крепятся к специальным крепёжным элементам, например, швартовным уткам, а на причале фиксируются за кнехты или другие швартовные устройства. Такая система обеспечивает надежную стоянку судна до начала выхода в акваторию.

Для J/70 швартовка является частью обычной эксплуатации яхты, хотя непосредственно к работе парусного вооружения и движению относительно ветра этот процесс не относится.

После выхода с причала швартовы больше не участвуют в движении яхты, и управление J/70 полностью переходит к экипажу. Теперь можно подробнее рассмотреть элементы, которые обеспечивают устойчивость и управляемость яхты под парусами, – прежде всего подъёмный киль и рулевое устройство.

Подъёмный киль J/70

Одной из важных особенностей J/70 является подъёмный вертикальный киль. В отличие от яхт с фиксированным глубоким килем, его можно поднимать, что значительно упрощает спуск яхты на воду, подъём на берег и транспортировку.

Киль J/70 имеет стандартный свинцовый балласт массой около 286 кг. В рабочем положении он обеспечивает необходимую остойчивость яхты и помогает противодействовать боковой силе, возникающей при движении под парусами, уменьшая снос яхты. Стандартная осадка J/70 с опущенным килем составляет около 1,45 м.

Рулевое перо и румпель

Управление направлением движения яхты J/70 осуществляется с помощью рулевого пера, установленного на транце, и румпеля (рычага управления). Рулевой – один из членов экипажа – изменяет курс яхты, поворачивая румпель в нужную сторону.

J/70 оснащается композитным румпелем с удлинителем. Удлинитель позволяет рулевому управлять яхтой, оставаясь в удобном положении относительно борта и экипажа, а также облегчает работу во время лавировки и поворотов под геннакером.

При движении под парусами рулевой постоянно корректирует курс в зависимости от направления ветра, положения парусов и крена яхты. На гоночной J/70 особенно важно выполнять небольшие и плавные движения румпелем, поскольку лишние отклонения рулевого пера увеличивают сопротивление и могут снижать скорость яхты.

После знакомства с корпусом и подводными элементами можно перейти к надводной части J/70 – рангоуту и такелажу, которые обеспечивают установку и работу парусов.

Стоячий такелаж J/70

Стоячий такелаж удерживает мачту и воспринимает значительные нагрузки, возникающие при работе парусного вооружения. Основными элементами являются:


Благодаря совместной работе этих элементов мачта сохраняет необходимое положение и выдерживает нагрузки, возникающие при движении под парусами.

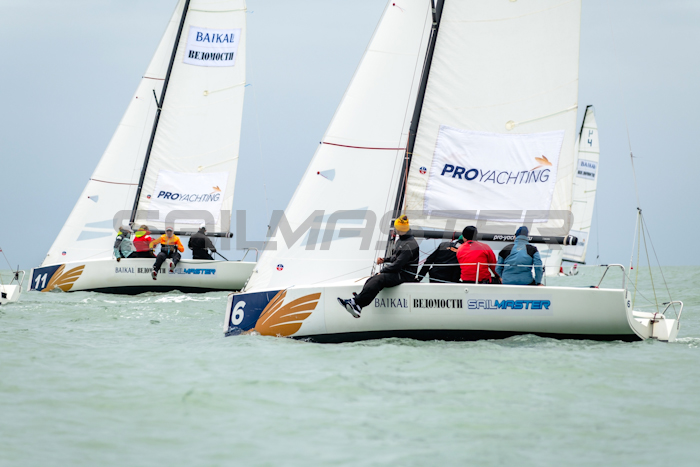

Парусное вооружение J/70

Мачта и стоячий такелаж создают силовой каркас парусного вооружения. В стандартном парусном вооружении J/70 используются три паруса:

• Грот – главный парус яхты, расположенный за мачтой. Он обеспечивает основную движущую силу и используется на всех основных курсах относительно ветра.
• Стаксель – передний парус, который устанавливается перед мачтой. Он работает совместно с гротом и влияет на тягу и балансировку парусного вооружения.
• Геннакер – асимметричный спинакер, устанавливаемый на выдвижном бушприте. Геннакер имеет большую площадь и используется преимущественно на полных курсах, при этом оптимальный курс и режим его работы зависят от силы и направления ветра.

Бушприт и управление геннакером

Для работы с геннакером J/70 оборудована выдвижным бушпритом. Он представляет собой конструкцию, которая выдвигается вперёд за нос яхты и позволяет вынести точку крепления галсового угла геннакера дальше от корпуса.

В стандартной конструкции J/70 предусмотрена внутренняя система выдвижения бушприта. После постановки геннакера экипаж управляет парусом с помощью шкотов и галсовой снасти. После уборки геннакера бушприт возвращается в исходное положение.

Бушприт особенно важен при движении на полных курсах, поскольку позволяет эффективно использовать асимметричный спинакер.

Бегучий такелаж и управление парусами

Для постановки, уборки и настройки парусов используется целый комплекс специальных снастей – бегучий такелаж. К основным относятся:

• Гика-шкот регулирует положение грота.
• Стаксель-шкоты используются для настройки стакселя.
• Геннакер-шкоты управляют положением геннакера.
• Фалы используются для подъёма и спуска парусов.

Шкот – снасть бегучего такелажа, с помощью которой регулируют положение паруса относительно яхты и его угол к ветровому потоку. Правильная работа шкотами позволяет поддерживать оптимальную форму паруса и получать максимальную тягу.

Лебёдки и стопоры

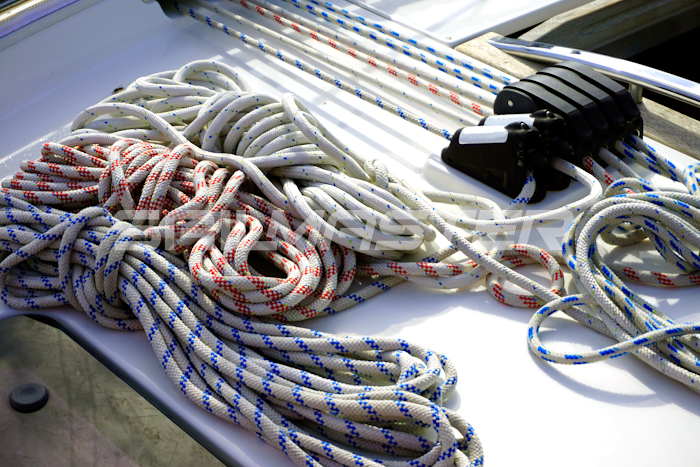

При работе со шкотами на яхте возникают значительные нагрузки. Для работы со шкотами на J/70 используются блоки, кулачковые стопоры и лебёдки. Блоки изменяют направление снасти и позволяют использовать необходимое механическое преимущество, стопоры фиксируют выбранное положение снасти, а шкотовые лебёдки помогают работать со шкотами при значительной нагрузке. J/70 оснащается двумя основными лебёдками, предназначенными для работы со снастями под нагрузкой.

После настройки паруса снасти могут фиксироваться в стопорах, что позволяет сохранять выбранное положение без постоянного удержания руками.
Правильная работа с бегучим такелажем позволяет экипажу быстро изменять настройки парусов и поддерживать необходимую форму парусного вооружения.

Но управлять парусом недостаточно просто механически: экипажу необходимо понимать, насколько правильно выбранное положение паруса соответствует потоку воздуха. Для этого на парусах используются колдунчики.

Что такое «колдунчики»?

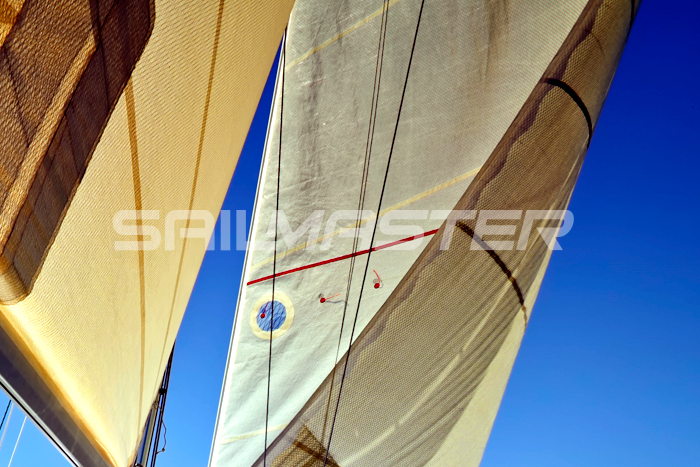

Колдунчики представляют собой небольшие ленты или нити, закреплённые на парусе. По их поведению экипаж может оценивать характер обтекания паруса воздушным потоком.

Такие ленточки помогают понять:

• Правильно ли настроен парус?
• Нужно ли подтянуть шкот?
• Требуется ли потравить парус?
• Сохраняется ли оптимальный поток воздуха вдоль поверхности паруса?

Колдунчики являются одним из самых простых и наглядных инструментов контроля потока на парусе – как у начинающих яхтсменов, так и у опытных гонщиков. Однако эффективная настройка J/70 зависит не только от них: опытный экипаж оценивает их показания вместе с формой паруса, положением шкотов и регулировкой рангоута. И одним из важнейших элементов такой настройки на J/70 является ахтерштаг.

Настройка мачты и ахтерштага

Ахтерштаг J/70 выполняет не только функцию удержания мачты сзади, но и является одним из элементов настройки парусного вооружения.

Изменяя натяжение ахтерштага, экипаж воздействует на изгиб мачты и натяжение форштага. Это позволяет адаптировать форму грота и положение стакселя к изменяющейся силе ветра:

• В слабый ветер экипажу важно сохранять достаточную полноту парусов, чтобы поддерживать эффективную тягу;
• При усилении ветра увеличение натяжения ахтерштага может использоваться для уменьшения мощности грота и более эффективного контроля крена яхты.

Однако даже идеально настроенные паруса не будут работать одинаково на всех направлениях движения. Их положение и форма зависят прежде всего от того, откуда относительно яхты приходит ветер. Поэтому следующий шаг – разобраться в основных курсах J/70 относительно ветра.

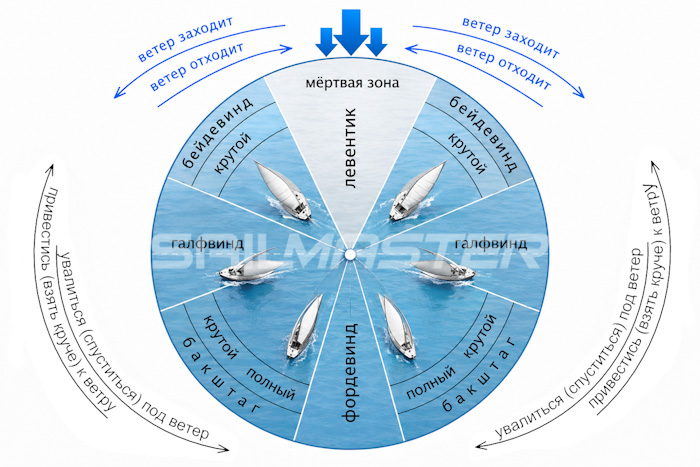

Курсы яхты относительно ветра

Настройка парусов напрямую зависит от того, куда относительно ветра движется яхта. Поэтому после знакомства с основными элементами J/70 важно разобраться в базовых курсах относительно ветра.

Левентик и мёртвая зона

Сектор непосредственно по направлению к ветру называют «мёртвой зоной». В этом секторе яхта не может нормально двигаться под парусами.

Если нос яхты направлен непосредственно против ветра или слишком близко к нему, паруса начинают полоскать и перестают создавать необходимую тягу. Такое положение яхты называют левентик.

Важно различать эти понятия: мёртвая зона – это сектор относительно направления ветра, а левентик – положение яхты носом к ветру. При этом границы мёртвой зоны зависят от конкретной яхты, её парусного вооружения и условий.

Бейдевинд

Бейдевинд – самый острый курс к ветру (максимально близкий к направлению против ветра), на котором яхта сохраняет управляемость и способность эффективно двигаться вперёд.

Именно на бейдевинде яхта движется в сторону наветренной точки. Если пункт назначения находится непосредственно против ветра, яхта не может идти на него напрямую и использует лавировку – последовательность курсов бейдевинд с поворотами «оверштаг» (поворот парусного судна, при котором его нос пересекает линию ветра).

Галфвинд

При направлении ветра примерно в борт яхта идет курсом галфвинд. Этот курс находится между бейдевиндом и бакштагом.

На галфвинде грот и стаксель раскрываются сильнее, чем на бейдевинде, а экипаж подбирает их положение в соответствии с направлением ветрового потока.

Бакштаг

Если ветер приходит сзади под углом, яхта идет курсом бакштаг.

На этом курсе J/70 способна развивать высокую скорость, а при подходящих условиях для увеличения тяги используется геннакер.

Фордевинд

Когда ветер дует практически прямо в корму, яхта движется курсом фордевинд. На этом курсе паруса раскрываются максимально широко, используя энергию попутного ветра.

На современных спортивных яхтах, включая J/70, экипаж в зависимости от условий может выбирать серию широких бакштагов вместо движения строго фордевиндом. Такой тактический приём позволяет выбирать более высокие углы относительно ветра и увеличивать скорость яхты, что в подходящих условиях может обеспечить более эффективное продвижение по дистанции.

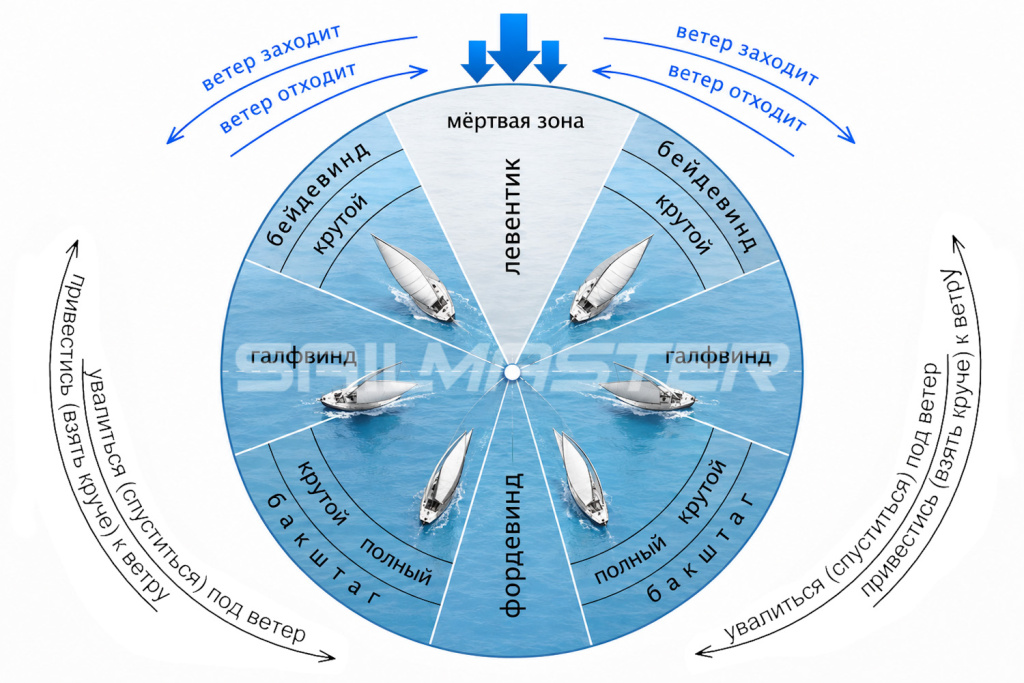

Для удобства основные курсы судна относительно ветра можно представить в виде таблицы:

Главное правило яхтинга заключается в том, что парусная яхта не может двигаться непосредственно против ветра. Однако она способна двигаться к наветренной точке, чередуя курсы бейдевинд и выполняя повороты оверштаг.

На бейдевинде основную роль играют грот и стаксель, тогда как на полных курсах J/70 получает ещё один важный инструмент – геннакер. Поэтому после рассмотрения основных курсов стоит отдельно разобраться, как меняется характер движения яхты при его использовании.

Особенности движения J/70 под геннакером

Знание основных курсов позволяет понять одну из главных особенностей управления J/70 на полных направлениях – работу под геннакером.

Геннакер значительно увеличивает площадь парусного вооружения и позволяет эффективно использовать ветер на полных курсах. При этом максимальная скорость яхты не обязательно достигается при движении строго по ветру. В зависимости от силы и характера ветра экипаж может выбрать более широкий или более острый бакштаг, если такой режим позволяет повысить скорость и эффективность продвижения к следующей точке дистанции.

Именно поэтому на спортивной J/70 экипаж постоянно ищет оптимальное сочетание курса, скорости и угла относительно ветра, а не просто старается идти максимально прямо по направлению ветра.
При работе с геннакером особенно важны согласованные действия рулевого и экипажа. Рулевой отвечает за курс и поддержание скорости яхты, а шкотовый постоянно регулирует геннакер в соответствии с изменениями курса и ветра.

При изменении курса необходимо своевременно корректировать шкот, чтобы геннакер сохранял правильную форму и эффективное обтекание. На бакштаге экипаж может выбирать такой угол движения, который обеспечивает выгодное сочетание скорости и продвижения к следующей точке дистанции.

Таким образом, скорость J/70 определяется не отдельным элементом, а совместной работой корпуса, киля, парусов, такелажа и всего экипажа.

Заключение

J/70 – компактная спортивная килевая яхта, в конструкции которой совместно работают все элементы, начиная от корпуса и такелажа и заканчивая тремя основными парусами – грот, стаксель и геннакер.
Нос, корма, кокпит, киль, рулевое перо, румпель, форштаг, ахтерштаг, ванты, краспицы, грот, стаксель, геннакер, бушприт, шкоты, блоки, стопоры и колдунчики – это базовые понятия, которые помогают понимать устройство и управление J/70.

Освоив эти основы, легче понимать команды экипажа, оценивать работу парусов и переходить от теории к практическому управлению яхтой. Дальнейшее же совершенствование навыков будет связано с настройкой судна, манёврами, тактикой и слаженной работой экипажа.
